5月25日，在2026海外电路与系统研讨会上，华为公司董事、半导体业务部总裁何庭波发布“韬（τ）定律”，这是中国企业在全球半导体领域初度提议引颈产业发展的新原则。
连年来，摩尔定律濒临物理极限和经济效益的挑战，晶体管尺寸削弱带来的红利慢慢消退。在这一配景下，韬定律提议以时期缩微替代几何缩微，以系统性斥责时期常数τ为宗旨，通过逻辑折叠等创新工夫握续压缩信号传播时延，进一步进步晶体管密度，提高芯片的性能。
5月25日，华为何庭波发表“半导体新旅途探索与实践”主旨演讲华为
韬定律和逻辑折叠等工夫相较于传统的野心武艺有什么样的上风？华为提议的新旅途可能对半导体行业的发展产生什么样的影响？执行的过程中又可能濒临什么样的挑战？不雅察者网与资深芯片研究行家、《芯片简史》作家汪波进行了对话。
不雅察者网：咱们应当奈何相识韬定律的含义和作用？
汪波：永恒以来，业界一纵贯过几何缩微来提高芯片的性能，这带来两种相背的趋势：一方面，晶体管的尺寸不断削弱，开关速率越来越快；另一方面，晶体管之间的连线变得越来越细，时期蔓延反而变得越来越长。
在早期，时期蔓延的问题并不严重。但阐发摩尔定律，集成电路上可容纳的晶体管数量每两年加多一倍，是以跟着晶体管的尺寸变小，处理速率变得更快，计较才气变得更强，影响数据读写速率的互连却变得越来越慢。由于计较机是一个举座，有计较也有存储，瓶颈从早期的计较速率摇荡到面前的时期蔓延。
韬定律提议的配景，便是摩尔定律正在放缓，在尺寸缩微产生的效益越来越细小的情况下，华为寻求径直责罚时期蔓延的问题。通过斥责芯片、电路乃至系统层面上的时期蔓延，斥责计较、存储和通讯之间的蔓延，更根土产货责罚这个问题。

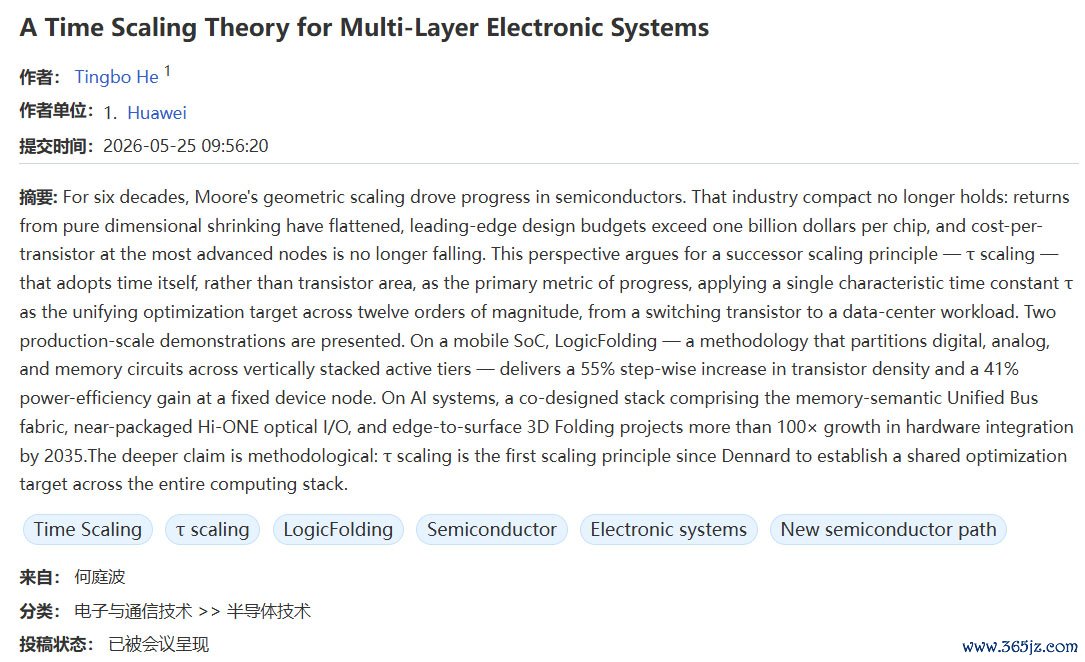

何庭波在中国科学院科技论文预发布平台上发表的论文
时期和空间其实是一体两面的，并非相互对立，而是相互关联的。比如说，咱们通过削弱尺寸让晶体管速率更快，推行上亦然达到了时期缩微的后果。华为通过逻辑折叠镌汰有用的连线，从而径直减少时期蔓延，相同是已毕时期缩微的目的。两者的后果是调换的。
是以，韬定律和摩尔定律并不是相互矛盾的，两者是相互兼容的关系。我以为，韬定律更贴近芯片计较的实质，芯片便是要处理信息，用户更暖和处理信息所需的时期，而不是使用了若干个晶体管或者晶体管的尺寸有多大。韬定律开辟了一条不依靠尺寸缩微的新野心旅途，不错在莫得开头进光刻机的情况下制造出轮廓性能出奇的芯片。
不雅察者网：为已毕τ缩微，华为在论文中提议了逻辑折叠（LogicFolding）的野心武艺，不再罗致传统的平面野心，而是将关节旅途上的门电路溜达到两个、改日以致更多个垂直堆叠的有源层中。这与行业仍是在股东的3D堆叠封装工夫有哪些永诀？与传统野心神志比较，逻辑折叠具有什么样的上风？
汪波：名义上看，华为提议的逻辑折叠和业界仍是大范畴使用的3D堆叠有许多相似之处，但实质照旧有很大的折柳。仍是得到罗致的3D堆叠，罗致的野心武艺照旧先在二维平面上进行平面的野心，完成一层的野心后再野心一层，然后堆叠成三维。
逻辑折叠则是从当先就把功能统筹溜达在一个三维空间上，进行更纯真、更高解放度的布局野心。一个功能或者某一个模块，一启动就分在两层上，形成险阻垂直的关联，相互之间的距离更短，关节旅途会更短，时期蔓延也会更少。
逻辑折叠并不是针对封装或制造方面的创新，而是为了贯彻韬定律、减少时期蔓延提议的一个新旅途。是以，它具体罗致的某些工夫，可能与学术界和产业界研究的工夫存在重合，以致径直罗致现存的一些工夫。
此外，华为提议的逻辑折叠不仅限于芯片层面，进取提议了系统层级的逻辑折叠，向下还有电路层级的逻辑折叠。在系统层，主若是愈加抽象的时期折叠，通过减少电路板之间的传输蔓延，已毕更紧凑、更高速的逻辑运算。
在更小的电路层，一颗芯片上的电路模块也溜达在险阻两层，然后互连起来，减少关节旅途长度。芯片层的逻辑堆叠只需要在特定接口上引出一些线来进行上基层的互连，运动线并未几，运动线之间的间距也比较长，大要在40-50微米操纵。与之比较，电路层级的逻辑堆叠需要相称多的互连线，间距可能需要镌汰到2微米以致1微米，关于工艺和野心都短长常大的挑战。
总体来看，逻辑堆叠的目的便是要在不削弱晶体管尺寸的情况下，斥责芯片和电路的蔓延，让τ在韬定律的指引下削弱。
不雅察者网：跟着东谈主工智能（AI）工夫的高速发展，关于算力的需求节节攀升，奈何提高AI系统的性能成为业界暖和的焦点。针对AI系统，华为提议以和洽总线（UnifiedBus）+高密度光互连节点引擎（HiONE）+3D折叠协同已毕τ缩微。与现存的AI系统野心比较，这些工夫不错从哪些方面减少数据传输蔓延，从良友毕性能进步？
汪波：华为发布的预印本论文中指出，在大型AI集群中，高出80%的能量被破钞在数据移动上。这个数据搬移的过程，有很大的时期蔓延。华为针对AI数据中心提议的三方面工夫，便是为了减少这些蔓延，在系统层级而非芯片层级上削弱时期蔓延。
第少量便是和洽总线，简称UB。传统芯片之间可能罗致许多不同的公约，数据穿过多层公约的过程中，每一次公约诊疗都会加多蔓延。和洽总线便是要用单一公约拔旗易帜，镌汰诊疗带来的蔓延，面前不错已毕蔓延斥责500倍，从数十微秒下落到0.1微秒操纵。
第二点是高密度光互连节点引擎Hi-ONE，用光纤取代传统的铜缆。机架之间互连传统上罗致铜缆，但铜缆速率比较慢，需要破钞许多的电力，而且也很粗重。改用光互连不错减少时期蔓延和功耗，而况权贵提高带宽，每个模块大致提供8Tb/s的传输速率。
临了少量便是3D折叠工夫。传统的2.5D折叠中，CPU或GPU位于中心，各式存储器排布在四周，通过总线互连起来。如果GPU的边长加多到底本的两倍，它的面积将加多到底本的四倍，计较才气也变成四倍，但排布在角落的存储器都只可加多到两倍。这就形成了频频增长弧线与线性增长弧线之间的差距，GPU增大的越多，差距就越大。

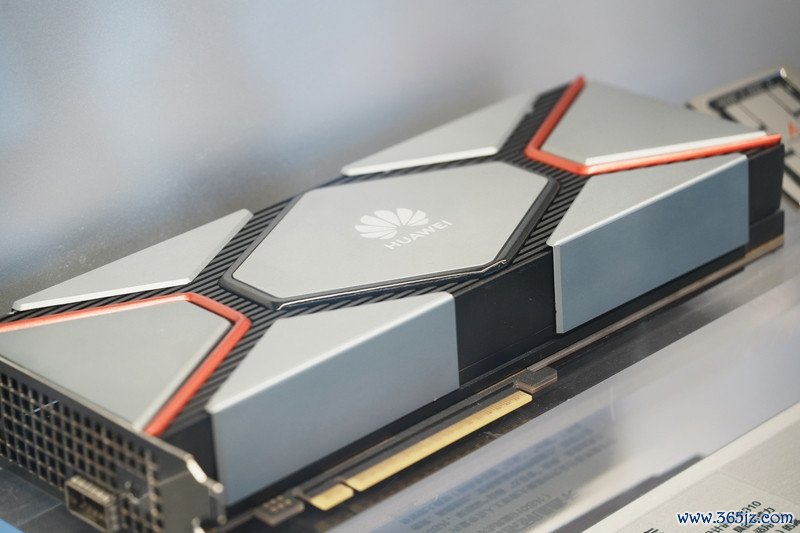

5月10日，杭州一AI展馆展示的华为昇腾910系列AI芯片的AI测验计较卡ICphoto
3D折叠则是把存储器堆叠到GPU上方，使它们占用调换的面积，GPU面积扩大若干倍，存储也相同扩大若干倍。这么就不错使计较和存储按照同等的速率加多，减少存储方面的瓶颈。
总体上来说，关于AI系统，华为提议的工夫不错已毕减少整个系统的蔓延、提高带宽和提高处理速率。
不雅察者网：阐发论文给出的目的，逻辑折叠不错有用提高晶体管密度和减少信号蔓延，从良友毕斥责τ的宗旨。但另一方面，这也可能带来芯片功耗、散热、良率等方面的挑战，奈何让业界经受新的叙事和野心武艺也并非易事。您以为，韬定律在短期和永恒濒临的最主要挑战是什么？
汪波：面前人人达成的一个共鸣是，逻辑折叠是全新的野心武艺学，不再是在平面上进行野心或是在平面野心完之后再堆叠起来，而是从一启动就要在三维空间内野心，百家乐ios琢磨每一部分电路是允洽放在表层照旧基层。这将带来全新的野神色念，学校里涵养的野心武艺也都濒临很大的变化。
凯发娱乐(K8)官方网站另一个庞大挑战，便是EDA（电子野心自动化）器具的适配问题。涵盖见识野心、防卫线心、领土野心和考证的全经过野心器具，可能还有待拓荒。现存的传统EDA器具是经过了几十年的发展，才慢慢形成了一套全经过器具，阐发韬定律的野心武艺也需要一定时期才能完成EDA器具的适配。
第三个挑战是良率、散热等问题。良率取决于许多方面，举例，上基层之间的海量互连条目间距必须缩到相称小，惟一1-2微米，以致小于1微米，这就条目运动线对皆，瑕玷相称小。散热也需要作念好热经管，进行斥责热阻等故意的研究。我战胜，华为细目已在这些方面作念了许多的探索。
不雅察者网：何庭波在演讲中提到，在8086期间，行业通过圭臬化内存总线将处理器和存储器解耦，但AI期间正在逆转这种趋势，逻辑和存储正在从头被推向精采的集成。跟着韬定律提议，改日半导体行业的发展标的可能发生什么样的变化？
汪波：进入AI期间后，计较和存储从头围聚，如实正成为一种新的趋势，如HBM（高带宽内存）便是为了减少存储和计较之间的蔓延。华为罗致的3D折叠工夫，其实便是想让计较和存储在3D空间中更紧凑地堆叠起来，进一步削弱计较和存储之间的距离，促进两者之间的和会。
我以为，这可能重塑半导体产业的发展标的。现时，计较和存储的厂商是分开的，最多只是将居品封装在一皆。但在和会理念的股东下，改日的居品可能在野心阶段就将计较和存储有机地和会在一皆，这可能是改日的一个标的。
晶体管的发明者约翰·巴丁、威廉·肖克利和沃尔特·布拉顿
不雅察者网：自摩尔定律于上世纪60年代提议以来，它一直是半导体行业的枢纽准则。您在《芯片简史》中提到，摩尔定律不单是是对轨则的总结，更已成为业界的一种“信仰”。但跟着指引晶体管削弱的登纳德缩放定律慢慢失效，物理层面上的为止似乎已让摩尔定律迫临极限。
华为在论文中提议了韬定律关于τ缩微的预测：微缩因子α与应用场景关连，在功耗受限的移动设立中，α约为每年1.3倍；在自动驾驶系统中，α约为每年1.5倍；在AI系统中，α最高可达每年10倍。但通过折叠提高晶体管密度，仍然存在物理层面上的为止，是否也将使韬定律濒临访佛摩尔定律的瓶颈？
汪波：在华为发布韬定律论文后的第二天，也便是5月26日下昼，华为的工夫行家作念了一个阐扬。在回应发问时，其实也有不雅众问到这个问题，即韬定律的最大极限在那处？那时，华为的架构师回应说，短期内还莫得看到逻辑折叠的鸿沟，动作一个工程师，他的使命便是在改日碰到新的终止时去责罚这些问题。
韬定律的极限，可能更允洽留给学术界探讨。我举个例子，摩尔定律刚刚提议的时候，摩尔也在1965年的论文中提到芯片可能碰到的挑战，但莫得给出极限。到70年代，加州理工学院的卡弗·米德涵养作念了一个估算，以为晶体管尺寸削弱到150纳米便是极限了。咱们知谈，自后芯片的尺寸缩微越过了这个数字，到本世纪初变成几十纳米，面前还削弱到几纳米。
这就像是东谈主们在剥洋葱一样，一层一层地剥开，不断发现新的可能。是以这个问题，需要留到改日去解答，咱们可能发现更远的极限在等着咱们。
不雅察者网：连年来，好意思国在半导体等领域针对中国实施的一系列制裁和打压，让华为等中国企业更早碰到了这堵“墙”，促使中国研究东谈主员先一步进行投资研究并获得破损。在这么一个经济高度全球化、相互相互依存的期间，韬定律提议的全新野心准则是否会重塑全球芯片行业款式？
汪波：现存芯片行业的款式是高度依赖制造，尤其是先进制程工艺。即使大致野心出相称复杂的芯片，创意也可能受限于工艺、产能和制变资本，无法得到已毕。但韬定律可能从头引发出野心的创意，在三维空间中更纯真、更解放地进行有创意的野心，可能从头加多野心的价值。
野心的价值在行业中的比重可能有所加多，回到与先进制程同等的地位。在这个真理上，我以为韬定律会让野心和制造达到新的均衡，从而改造芯片行业的款式，让一些很好的创意在不需要先进制程的情况下也能得到已毕，同期性能不错比好意思使用开头进工艺制造的芯片。
不雅察者网：华为发布韬定律的论文后，许多好意思国和欧洲媒体以为，中国正探索出一条绕开好意思国工夫阻滞、解脱对西方半导体设立依赖的自主旅途，好意思国的制裁慢慢失去后果。您对中国半导体行业的发展有什么样的权衡？
汪波：华为在论文中给出了一个宗旨，权衡到2031年，基于韬定律的高端芯片晶体管密度将达到1.4纳米制程的同等水平；到2035年，AI系统硬件集成度将增长100倍以上。我以为在接下来这9年时期里，国内不错在莫得先进光刻机的情况下不竭提供高性能的芯片和AI系统，为发展高端EUV光刻机争取到一个策略窗口。
另一方面，引颈产业从尺寸的缩微转向时期的缩微，需要一定的时期，EDA、芯片散热等问题也需要少量少量的攻克。
一言以蔽之，我以为华为开辟了一条新的旅途，天然还濒临许多贫乏和挑战，但依然令东谈主期待。
不雅察者网：改日，半导体行业是否可能探索新的材料阶梯，再一次已毕如同过去晶体管取代电子管一样的工夫翻新？
汪波：学术界仍是在这一方面探索了几十年时期。让咱们追忆一下半导体发展的历程，为什么晶体管大致在20世纪40年代到50年代取代电子管？在那时，电子管其实便是一个真空的玻璃管，除了散热贫乏、不厚实等问题以外，一个关节不及便是它没办法进行尺寸的缩微。电子管再小，也有一个玻璃罩，需要抽成真空，削弱到厘米级之后很难进一步缩微。
是以，电子管就慢慢被晶体管取代，因为晶体管不错不断进行缩微。从面前的研究来看，可能存在三种旅途。
一种旅途便是不竭缩微，也便是“延续摩尔”（MoreMoore），天然难度相称大，红利也慢慢减少，但尺寸的缩微面前还莫得皆备罢手。还有一条枢纽旅途是“扩张摩尔”（MorethanMoore），通过访佛堆叠的神志，不竭提高晶体管密度，改日会延续一段时期。
如果这两条旅途都走欠亨，接下来可能便是“越过摩尔”（BeyondMoore）的旅途，拓荒使用新材料的晶体管。面前，有一些选项，比如使用碳纳米管代替传统的硅材料，制成碳纳米管场效应晶体管（CNTFET），它的性能相称好，但大范畴制备比硅材料贫乏许多。
另一个选项是驰念电阻器，这是一种基于氧化物半导体、访佛晶体管的元件，既不错已毕开关，也不错已毕一定的存储和驰念。但这种材料相同濒临制备和器件一致性等方面的挑战，还无法匹配现时处理器的性能和范畴。
是以，这些领域的研究主要照旧在学术界进行，工业界暂时莫得进入大都的资金和东谈主力，可能还在严慎地跟踪。关于产业界，如果大致欺诈现存的制程去不竭提高晶体管密度，他们莫得太多的能源去切换到全新的材料。可能惟一到前两种旅途接近非常时，“越过摩尔”的第三条旅途才会成为主流的遴荐。
