跟着 AI 芯片尺寸连接快速增大，一个辣手的体式悖论日渐突显：高端算力芯片趋向大尺寸、正大形式，而行为载体的封装基板，却长期沿用传统圆形联想。这既是物理特点带来的固有局限，亦然半导体产业亟待突破的固有范式。
01
圆形→方形的“几何账”
在此之前，要先了解，为什么晶圆是圆的，而芯片却是方的。
单晶直拉法工艺中的旋转提拉决定了硅锭的圆柱型，从而决定晶圆是圆形的。 直拉法的进程是先在坩埚中将高纯硅加热为熔融态，再将晶种（籽晶）置于一根精详情向的棒的终端，并使终端浸入熔融景色的硅，然后将棒平稳朝上提拉并旋转。 通过对提拉速度、旋转速度与温度的精准箝制，就可以在棒的终端得到一根较大的圆柱状单晶硅棒，后续再对硅棒进行打磨、抛光、切割等工序后，就能得到一派可用的圆形的硅片。
而芯片在晶圆上以方形枚举，切割时只需沿直线进行，效果高且猝然少。 要是芯片是圆形的，切割进程会愈加复杂，耗时更长。方形芯片在封装进程中更容易与引线或焊盘对皆，尤其是遴荐Flip chip型封装时，方形联想更便于机器操作。
领先是材料猝然繁重。传统12英寸圆形晶圆在切割方形芯一霎，边际会产生多量无法愚弄的猝然，面积愚弄率时时不及85%。而遴荐矩形旅途的面板级封装，面积愚弄率可自便突破95%。这种“去边角化”的联想，使得单次制程可产出的芯片数目大幅增多，据行业估算，从晶圆级封装过渡到面板级封装，单元本钱有望裁减20%至30%以上。
其次是尺寸刚性适度。跟着本事复杂性在亚20nm节点上的加快，半导体制形本钱如故快速增多，晶圆尺寸从300毫米过渡到450毫米将是惩办这一问题的设施之一，但对应的基板尺寸难以骄横 AI 芯片连接扩大的封装需求。
更关键的是翘曲失控风险。大尺寸圆形基板在高温封装进程中，因应力分离不均易出现翘曲变形，导致信号传输中断，而方形基板通过规整的结构联想，可将翘曲度箝制在更低的范围内，全都适配先进封装的精度条目。
02
“方”寸之争，两条主流道路
现时扇出型封装存在两大本事分支，即扇出型晶圆级封装（FOWLP）以及扇出型面板级封装（FOPLP）。其中FOWLP基于圆形的晶圆来进行封装，FOPLP使用方形的面板行为基板。
阐述Yole论述，FOWLP本事面积使用率95%，可以抛弃更多的芯片数，本钱也比FOWLP低廉；面板级封装的本钱与晶圆级封装比拟将会裁减66%。
方形基板的天下远不啻FOPLP。

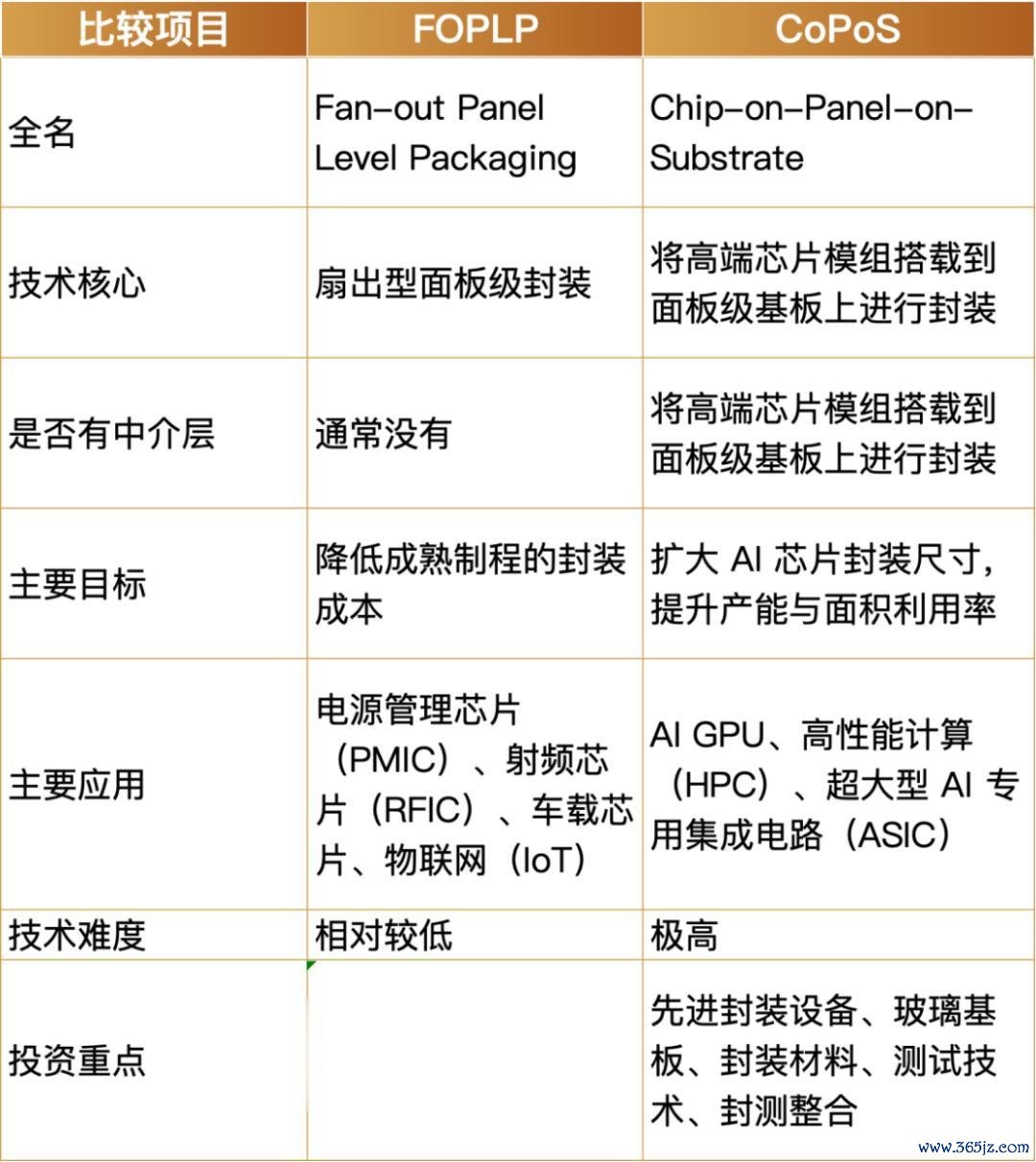

台积电的CoPoS 本事亦然基于CoWoS 2.5D 封装的“面板化”所演进。其与FOPLP有着试验的不同。FOPLP莫得中介层，主要用于电源顾问、传感器等训诲制程；而CoPoS 的全称为 Chip-on-Panel-on-Substrate（芯片-面板-基板封装）。CoPoS 的本事中枢在于，将芯片模组搭载到面板级基板上完成封装，通过更大尺寸的方形面板来进步面积愚弄率，同期扶植更大规格的封装尺寸。这少量对于畴前超大型 AI GPU、AI ASIC以及 HPC芯片至关强大——下一代 AI 芯片需要整合更多运算晶粒和更多组 HBM，传统封装的尺寸适度将逐步无法骄横需求，而 CoPoS 碰巧能突破这一瓶颈。
在AI、HPC、功率电子致使航空航天边界，一场对于“体式、材料与性能”的暗战早已尖锐化。
先看方形硅基板。它由高纯度单晶硅制成，最大的上风是热扩张统统与芯片险些全都一致，因此翘曲极小，还能在上头集成高密度的硅通孔。早在2024年三菱材料就曾晓示如故能坐褥600mm×600mm的方形硅基板，专为超大尺寸的AI芯片劳动。它的流毒是本钱腾贵，大尺寸制备难度大。
再看玻璃基板。玻璃基板依托低热扩张统统、高平整度、低介电损耗等优异材料特点，搭配 TGV 玻璃通孔互连本事，可充分施展大尺寸面板制程上风，有用惩办传统封装基板的翘曲、布线密度不及、高频信号损耗大等问题。这是当今业界最热点的材料，英特尔和台积电都在拚命押注。
陶瓷基板则是一条全都不同的本事道路。它时时由氧化铝、氮化铝或碳化硅制成，最大的亮点是超高导热——氮化铝的导热统统可以达到170-230W/m·K傍边，同期耐高压、抗腐蚀，能在顶点环境下历久可靠使命。它的短板是大尺寸易碎，本钱也比有机基板高。
要是说FOPLP把“方形”带入了封装的主流视线，但果然决定畴前芯片性能、尺寸和本钱的，是这些承载电路、传递信号、带走热量的基板材料。
03
方形基板，巨头抢注中
据悉，百家乐下载(中国)台积电正全力股东新一代面板级封装本事CoWoS。当今的要点研发规格为310×310毫米，并正在评估在该尺寸上整合玻璃材料。德国开导商SCHMID首席销售官Roland Rettenmaier指出，当今通盘这个词行业正缓缓走向步伐化，主流面板尺寸包括310×310毫米、510×515毫米以及600×600毫米等多种规格。台积电这次要点股东的310×310毫米规格，恰是为了在封装面积、坐褥良率与开导兼容性之间寻找最好均衡点。
早在台积电InFO 问世后，日蟾光即参加扇出型面板级封装的研发，联想提供更低单元本钱的先进封装决议。经过历久本事攻关，日蟾光已克服面板翘曲等关键繁重，取得显耀进展。日蟾光在早期以300×300mm规格试产FOPLP，得到可以的良率施展；当今已将面板规格股东到600×600mm，并合计若600mm级居品的良率恰当预期，将有客户导入，届时600×600mm 可望成为FOPLP 主流规格。阐述日蟾光营运长吴田玉于2025年2月的讲明，该产线将于2025年底前完成试产，2026年起送样予客户进行居品认证。此意味着日蟾光将在2026年认真说合客户订单，为商场提供营业化的面板级封装劳动。
凤凰体育(FHSports)官方网站阐述TrendForce，AMD 已与日蟾光探讨扣问以FOPLP 封装PC 处理器，Qualcomm（高通）则与日蟾光洽谈将电源顾问IC遴荐FOPLP。
群创光电也已掌捏超大面板封装制程，是当今业界面板尺寸最大的FOPLP 坐褥者。群创的FOPLP 面板尺寸高达700mm×700mm，远超其他业者常见的300～600mm规格。群创已伸开第二期产能推广，试量产产线月产能约达1000片超大面板，并已送样给多家海表里客户考证。商场音书指出，群创已得到欧系IDM大厂恩智浦和意法半导体的订单。应用方面，群创切入的居品包括耗尽性电子以及车用电子等训诲制程芯片。
力成科技亦然最早参加FOPLP 的OSAT 厂商之一。截止2025年，力成如故完成面板级封装产能的布建，并率先进入量产阶段。业界指出，力成抢在台积电、日蟾光之前，与国际IDM大厂联手小量坐褥FOPLP新品，虽当今占营收比重有限，但随先进封装商场朝面板级发展，力成有望快速拓展新商机。
英伟达也在崇尚FOPLP本事，早在2024年就有商场音书称英伟达有羡慕在Blackwell架构芯片中引入FOPLP封装本事，应用于GB200。但后续跟着GB200的发布，未有关联更新。
除了封装本事外，玻璃基板本事的股东也成为崇尚要点。
2023年9月，英特尔晓示推出业界首款用于下一代先进封装的玻璃基板，有联想于2026 年至 2030 年量产。英特尔已在玻璃基板本事上参加了简陋十年期间，是最早开发出玻璃基板惩办决议的公司。
早在CES 2024上，三星电机就已建议，将成立一条玻璃基板原型坐褥线，联想是2025年坐褥原型，2026年兑现量产。业内东谈主士暗示，三星电机已接收了玻璃基板中试线的开导供应商，包括韩国企业Philoptics、重友和来自国外的 Chemtronics、LPKF 乐普科等。
韩国SK集团旗下的Absolics投资了6亿好意思元，有联想在乔治亚州科文顿建一座月产能达4000块的玻璃基板工场。SK海力士通过这家好意思国子公司涉足该边界;中国的京东方已将玻璃基板诞生为中枢战术，有联想2027年兑现简略宽比居品量产......
04
方形基板，还要跨过几谈难关？
方形基板虽在空间愚弄率、材料损耗箝制等方面展现出表面上风，但短期内绝无可能替代圆形基板的主流地位。
圆形基板历经数十年产业化发展，已形成从单晶滋长、切割抛光到光刻、薄膜千里积的全链条训诲配套体系，开导、工艺、检测步伐均围绕圆形几何形式深度优化，这种遍及的工业惯性和生态粘性极难被突破。方形基板若思撼动其地位，必须直面多少尚未攻克的中枢繁重。
领先，方形基板的边际应力分离远较圆形复杂，在高温工艺中极易产生翘曲与裂纹，径直影响良率。
其次，现存主流制造开导——如旋转涂胶台、圆形等离子刻蚀腔体——均基于轴对称联想，改为方形需对中枢腔室乃至整线布局进行颠覆性校正，投资范畴巨大且风险未知。
终末，方形基板的搬运、定位与掩膜版瞄准精度箝制，在量产级别上尚枯竭训诲稳固的工程决议，碎屑率与均匀性问题特别。
轮廓来看，尽管少数头部企业与有计划机构已在化合物半导体或先进封装边界伸开试点，但要果然惩办从材料滋长到开导兼容再到良率爬坡的全链条繁重，大概至少还需要5年以上的期间。
